ZHYC-1536JKB-75W型電源適配器專用老化房主要適用于充電器等電源成品（半成品）作一般性老化測試。其負載主體采用程控式電子負載，保證其穩定度和可調節性。該老化車配備電腦操作監控系統，可由PC機設定其工作的啟停，并記錄相關數據，作統計分析。
一、老化房功能：
1 負載主體：采用ZHYC300W-4CH-75W系列電子負載；
2 監控功能：采用PC控制，用于設置老化技術參數和產品老化過程，監控被測產品輸出電壓/電流值，自動判定老化良品；
3 定時功能：老化時間可以設定在0.1-999H范圍，自動定時功能。
4 老化數量：1536PCS。
5 電壓沖擊功能：ON/OFF通斷時間和ON/OFF沖擊時間可任意設定（10段）；
二、 老化房技術參數：
a)庫尺寸：6800(L)mmX2000(W)mmX2400(H)mm
b)模塊解析：采用ZHYC300W-4CH-75W型系列電子負載模塊拉載，共4個區，每區臺車有八層，每層安裝12臺WR300W-4CH-75W 負載模塊，共安裝96PCS的模塊。ZHYC300W-4CH-75W負載模塊分4通道負載，每區臺車可老化384PCS產品，老化房一共可以老化1536個75W產品CC、CV Mode可選.
c)每區臺車分為老化區與負載區含產品輸入輸出接口。
d)老化車選配置有PC監控軟體，用于設定和顯示老化電流和產品輸出電壓，并具有輸出電壓自動檢測和判定功能。老化電流采用集中設定方式，老化一鍵下載，電流一致性為±2％；
e)每組負載用LED指示帶載狀態；
f)電子負載模組有OCP（過流保護）.OVP（過壓保護）.OTP（過溫保護）.OWP（過功率保護）；
g)老化房整體接多重接地保護，有效保證使用安全。
三、老化電子負載技術規格
1． 電子負載ZHYC300W-4CH-75W系列介紹：
老化電子負載ZHYC300W-4CH-75W的主要特點是切換負載靈活方便，運行過程可以無人值守，節省人力，可選多機并聯功能，解決大功率多組老化測試需求，負載電流軟啟動功能，負載全過程不會對被測產品產生任何沖擊，帶載性能穩定不漂移，主控模組化，最簡單方便的操作界面，使用調節便利，恒定電流及電壓（選配）負載工作模式，主要功率器件均以美國及日本進口，長壽命可靠性高，以數字方式無級設定負載電流／電壓值；超高亮度LED雙屏顯示設定的電壓及電流值，直觀簡捷，高可靠度，無故障間隔時間（MTBF）高達100000Hours以上。
2． 電子負載ZHYC300W-4CH-75W主要技術參數：
| 功能/型號 | ZHYC300W-4CH-75W | 備注 | |
| 1 | 負載工作模式 | CC、CV | CC恒流負載可以并聯使用 |
| 2 | 單通道負載電壓量程 | 1～120V | |
| 3 | 單通道負載電流量程 | 0.05～7.5A | |
| 4 | 單通道額定功率 | 75W | |
| 5 | 通訊連接方式 | RS485 | |
| 6 | 通道數量 | 4通道 | 負載可并聯 |
| 7 | 負載電流讀取精度 | ±(2%+1%FS) | |
| 8 | 負載電壓讀取精度 | ±(2%+1%FS) | |
| 9 | 負載模組隔離 | 負載模組與負載模組之間完全電氣隔離 | |
| 10 | 負載通道并聯 | 負載CC模式可多通道并聯、多模塊并聯 | |
| 11 | 過溫度保護 | 有（90℃） | |
| 12 | 冷卻方式 | 風冷 | |
| 13 | 無級溫控節能風扇 | >45℃開啟 | |
| 14 | 輸入電源電壓 | DC12V | |
| 15 | 通訊協議MODBUSASCII | PC/觸摸屏 | |
| 16 | 負載電壓電流采樣速 | 10ms/ch | |
| 17 | 電壓設置解析度 | 20mV | |
| 18 | 電流設置解析度 | 2.5mA | |
| 19 | 整機功耗（節能風扇） | ≤8W | |
| 20 | 使用壽命（MTBF） | ＞100000h | |
| 21 | 工作環境 | 0～55℃ | |
| 22 | 外型尺寸(L*W*H/mm) | 200×120×90 | |
| 23 | 機身重量 | 1.5/Kg | |

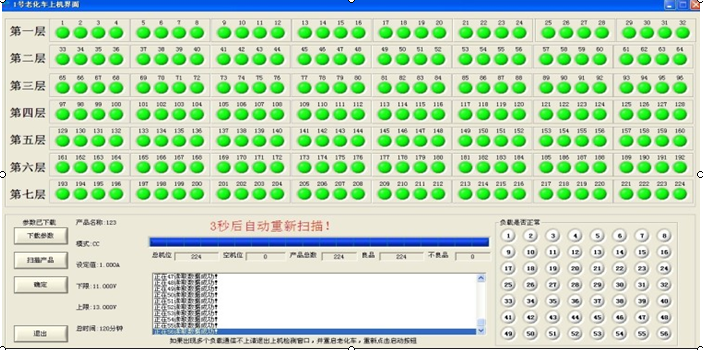

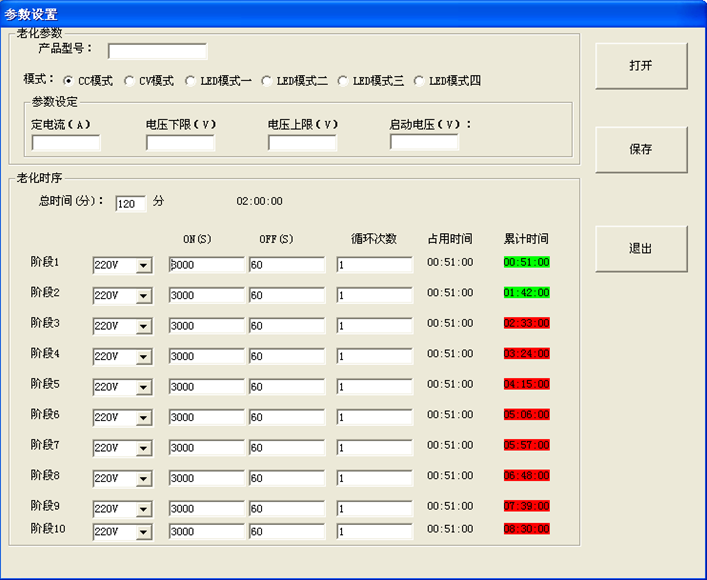

四、電源老化系統軟體界面：

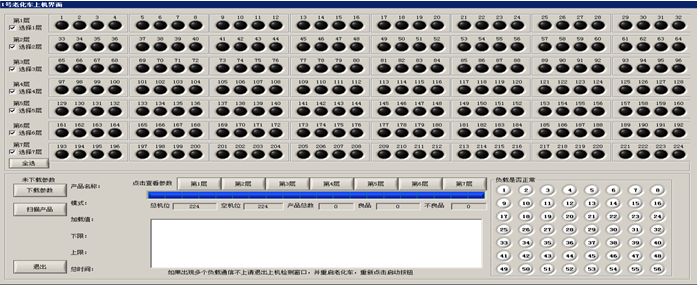

. 1：初始話界面

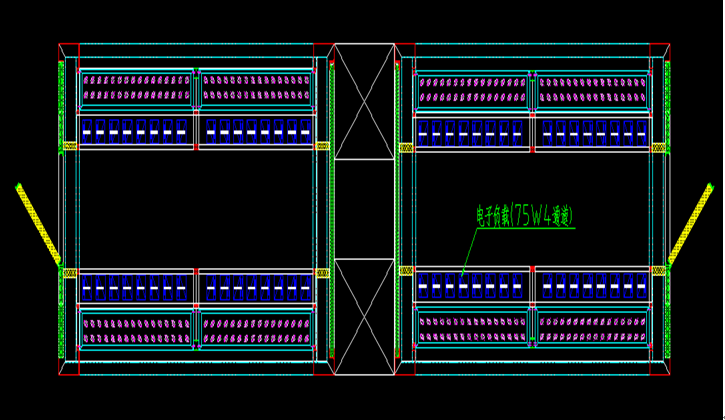

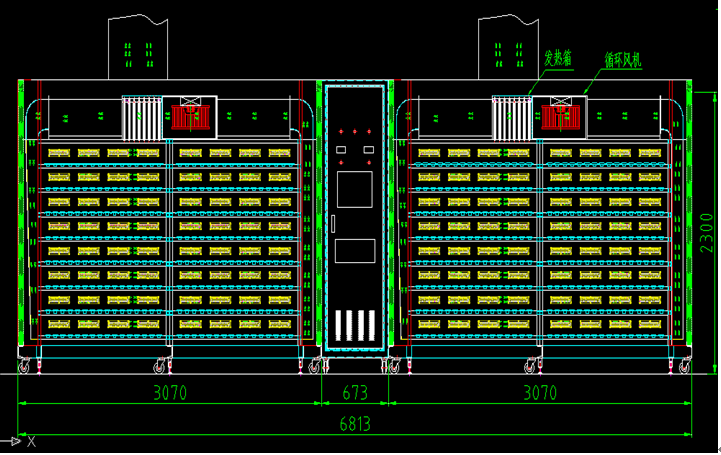

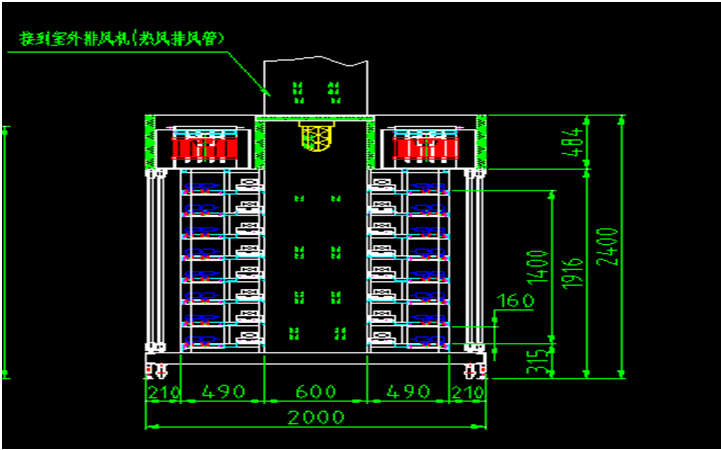

五、老化房結構圖及CAD機械圖：
a)實物圖
| 快充測試方案 | 設備描述 |
| 支持Type-c PD、QC、MTK快充測試 |
產品名稱：ZJ-1001 快充電源測試系統 CC/CV/LED/CR/CP/Mode 0-150W/CH,0-120V,0-15A 產品型號：ZJ-8908 應用范圍：應用于快速充電器、充電器、適配器、移動電源、電池放電等電源測試 外觀尺寸：客戶定制 優良功能：1、八通道快充電子負載模塊，可獨立控制，兼容老化測試為一體 3、支持Type-c PD、高通QC2.0/QC3.0、聯發科MTK1.0/MTK2.0等多種快充協議 |
| 拉載模塊型號 | JN6061規格參數 | JN6051規格參數 | JN6063規格參數 | JN6065規格參數 | JN6073規格參數 | JN6066規格參數 |
| 輸入電壓范圍 | 10-100VDC | 3-54VDC | 3-100VDC | 10-400VDC | 10-400VDC | 10-400VDC |
| 輸出電壓 | 120VDC | 60VDC | 120VDC | 120VDC | 400VDC | 120VDC |
| 單模塊通道數 | 8通道 | 8通道 | 6通道 | 6通道 | 6通道 | 6通道 |
| 拉載方式 | CC/CV 模式 | CC/CV 模式 | CC/CV 模式 | CC/CV/LED 模式 | CC/CV/LED模式 | CC/CV/LED 模式 |
| 單通道最大拉載電流 | 15A | 20A | 40A | 6A | 20A | 10A |
| 單通道拉載電流范圍 | 0.3-15A | 0.3-20A | 0.3-40A | 0.2-6A | 0.3-20A | 0.2-10A |
| 單通道最大拉載功率 | 200W | 200W | 1000W | 200W | 1000W | 250W |
| 單模塊最大拉載功率 | 1600W | 1600W | 6000W | 1200W | 6000W | 1500W |
| 效率 | ＞93%（額定） | ＞93%（額定） | ＞93%（額定） | ＞93%（額定） | ＞93%（額定） | ＞93%（額定） |
| 電壓解析度 | 15mV | 15mV | 25mV | 15mV | 25mV | 15mV |
| 電流解析度 | 10mA | 10mA | 50mA | 10mA | 50mA | 10mA |
| 電壓讀值精度 | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) |
| 電流讀值精度 | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) |
| 電壓負載精度 | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) | ±(2%+0.5%FS) |
| 電流負載精度 | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) | ±(3%+0.5%FS) |
| 使用溫度 | 0-45度 | 0-45度 | 0-45度 | 0-45度 | 0-45度 | 0-45度 |
| 體積（W x D x H) | 430*170*90mm | 430*170*90mm | 375*230*70mm | 340*140*90mm | 375*230*70mm | 340*140*90mm |
| 通訊方式 | 485通訊 | 485通訊 | 485通訊 | 485通訊 | 485通訊 | 485通訊 |
| 冷卻方式 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 | 風冷 |

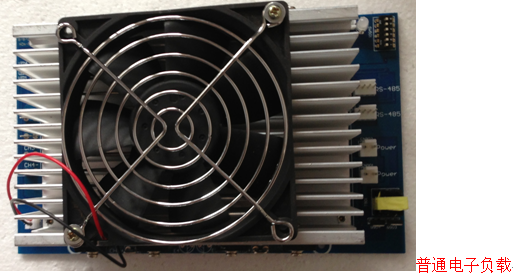

普通電子負載
中恒源創普通電子負載參數一覽表
|
序 列 |
功能項目 型號 |
LED通道隔離負載技術參數 |
||||||
|
序 列 |
功能項目 型號 |
ZHYC300W-4CH-LED |
ZHYC400W-4CH-LED |
通道隔離.高壓輸入高效率電子負載. 專業解決LED電源行業電子負載無法啟機問題. |
||||
|
1 |
單通道額定功率 |
75W |
100W |
|||||
|
2 |
負載通道數 |
4CH |
4CH |
|||||
|
3 |
通訊連接方式 |
RS485 |
RS485 |
|||||
|
4 |
負載工作模式 |
CC/CV/真LED |
CC/CV/真LED |
|||||
|
5 |
單通道負載電壓量程 |
1～400V |
1～400V |
|||||
|
6 |
單通道負載電流量程 |
0.05～7.5A |
0.05～7.5A |
|||||
|
7 |
單通道最大負載功率 |
75W |
100W |
|||||
|
8 |
負載電流讀取精度 |
±(2%+1%FS) |
±(2%+1%FS) |
|||||
|
9 |
負載電壓讀取精度 |
±(2%+1%FS) |
±(2%+1%FS) |
|||||
|
10 |
負載模組隔離 |
負載模組與負載模組之間完全電氣隔離 |
||||||
|
11 |
通道隔離 |
負載通道與負載通道之間完全電氣隔離隔離，多通道獨立加載電壓電流 |
||||||
|
12 |
負載通道并聯 |
負載CC模式可多通道并聯、多模塊并聯 |
||||||
|
13 |
老化電源(LED專用型) |
高效率LED電源.智能路燈MCU-LED電源.多通道隔離LED電源.非隔離高壓LED電源.專業解決LED電源負載啟機問題 智能MCU-LED |
||||||
|
14 |
過溫度保護 |
有（100） |
有（100℃） |
有（100℃） |
有（100℃） |
有（100℃） |
有（100℃） |
|
|
15 |
冷卻方式 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
風冷 |
|
|
16 |
無級溫控節能風扇 |
>45℃開啟 |
>45℃開啟 |
>45℃開啟 |
>45℃開啟 |
>45℃開啟 |
>45℃開啟 |
|
|
17 |
輸入電源電壓 |
DC12V |
DC12V |
DC12V |
DC12V |
DC12V |
DC12V |
|
|
18 |
通訊協議MODBUS-RTU |
PC/觸摸屏 |
PC/觸摸屏 |
PC/觸摸屏 |
PC/觸摸屏 |
PC/觸摸屏 |
PC/觸摸屏 |
|
|
19 |
負載電壓電流采樣速率 |
10ms/ch |
10ms/ch |
10ms/ch |
10ms/ch |
10ms/ch |
10ms/ch |
|
|
20 |
電壓設置解析度 |
20mV |
20mV |
20mV |
20mV |
20mV |
20mV |
|
|
21 |
電流設置解析度 |
2.5mA |
5mA |
10mA |
2.5mA |
5mA |
10mA |
|
|
22 |
電壓設置精度 |
±(2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) (2%+0.2%FS) (2%+0.2%FS) |
±(2%+0.2%FS) |
|
|
23 |
電流設置精度 |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
±(2%+0.2%FS) |
|
|
24 |
整機功耗（節能風扇） |
≤10W |
≤10W |
≤10W |
≤10W |
≤10W |
≤10W |
|
|
25 |
使用壽命（MTBF） |
＞100000h |
＞100000h |
＞100000h |
＞100000h |
＞100000h |
＞100000h |
|
|
26 |
工作環境 |
0～55℃ |
0～55℃ |
0～55℃ |
0～55℃ |
0～55℃ |
0～55℃ |
|
|
27 |
外型尺寸(L*W*H/mm) |
180×113×90 |
180×113×90 |
180×113×90 |
180×113×120 |
180×113×120 |
180×113×120 |
|
|
28 |
機身重量 |
1.5/Kg |
1.5/Kg |
1.5/Kg |
2.5/Kg |
2.5/Kg |
2.5/Kg |
|
